下面分享一些比較有代表性的故障和維修思路，僅供參考。

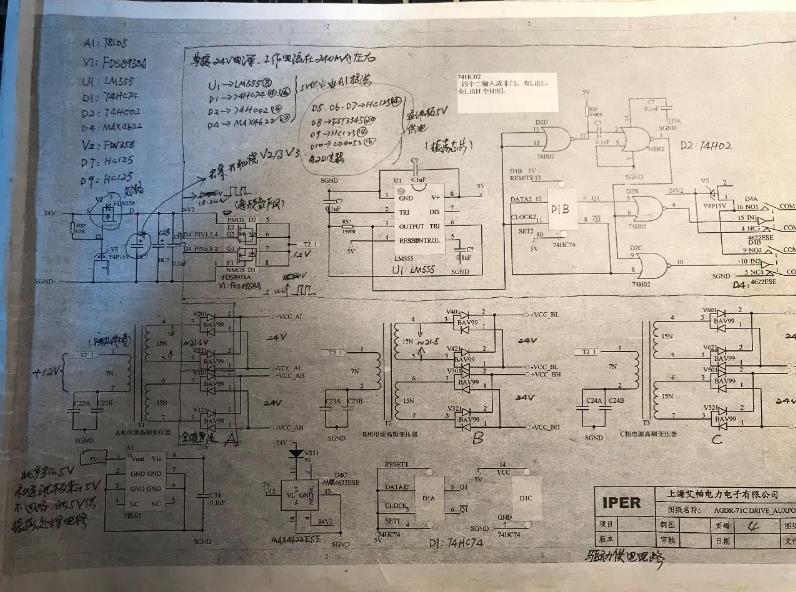

實例1：上電即燒V2（FDN358）見圖1：
圖1
一上電就燒V2，有時將V3穩壓管一起擊穿，說明流過V2的電流很大，超過了該管的額定工作電流，，說明其后極有短路現象，維修時可以把V2拆了暫時不裝，測量V1(FDS8958A)有無擊穿現象，，同時測量U1(LM555)的供電電壓5V端有無短路現象，在維修實踐中，V1（FDS8958A）最容易損壞。
在本例故障中，在沒有排除故障前，切勿裝V2后就上電，否則屢燒V2，在此電路中，V2 V1 U1 D2 D4 共同組成震蕩電路，驅動3個變壓器T1 T2 T3,正常工作后為6路驅動電路提供工作電壓。此電路中，V1是最容易損壞的，在拆掉V1 V2后可以上電進行測量V1的2腳和4腳工作波形，正常波形為方波，如波形正常，說明U1 D2 D4工作正常，這時可以短接V2的S D極上電進行測量有無靜態負壓，正常后可以安裝V1。
此例故障的5V電壓是由通訊板AINT-14C提供，驅動板上出現短路現象而導致通訊板無法正常工作，因此面板報5210(通訊不良）。
在驅動板上有其5V供電的器件有D5 D6 D7(HC125) D8(FST3345) D9(HC125) D10(CD4053)和6個管壓降檢測光耦A2611。
維修此故障時，可以直接測量X2插座20腳和5腳的在路電阻值，正常為3-5K左右，如出現短路現象，可以逐一脫開上述元件，一般都可以排除故障，此板很少有瓷片貼片電容擊穿現象。

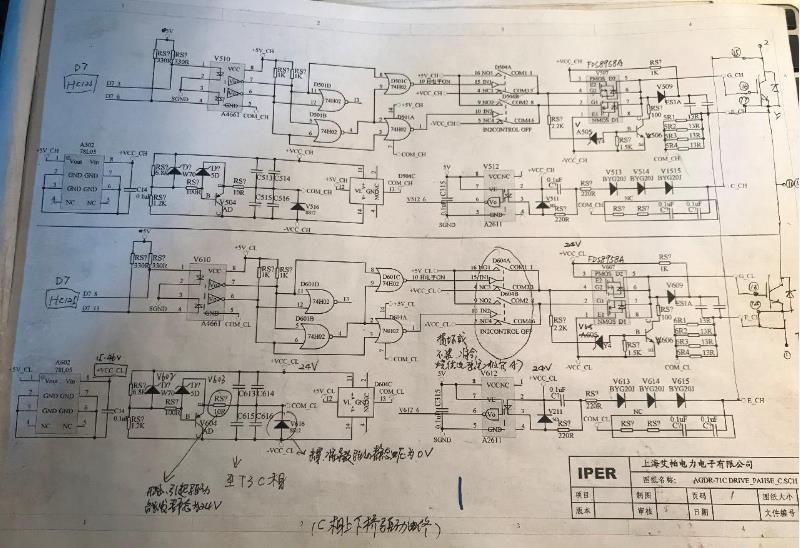

以其中一相為例，見圖3：（下橋）
由驅動變壓器T3次極V601 V602 2個A7整流后輸出24V電壓，其中A602(78L05)輸出5V電壓供D601(74H02)或非門電路，D604（MAX4622)邏輯開關，驅動光耦V610（A4661），其它電路就由24V提供，其中V607是易損件，一般都是這個擊穿引起的，其中D604不要拆了不裝，否則也會引起燒2個A7整流管。
例4：6路驅動全無靜態負壓
此例故障維修方法和例1相似，6路驅動供電電壓是由3個驅動變壓器提供，其初極震蕩電路有V1 U1 D2 D4共同組成，其中U1(LM555)是時基電路，是此電路的核心，上電后可以測量其3腳輸出的脈沖信號，如正常，可以測量V1的輸入脈沖信號，如U1 3腳沒脈沖信號輸出，可以詳查此電路，此電路中，V1 D2是易損件，其中A1 78L05提供的5V電壓也一定要檢查。

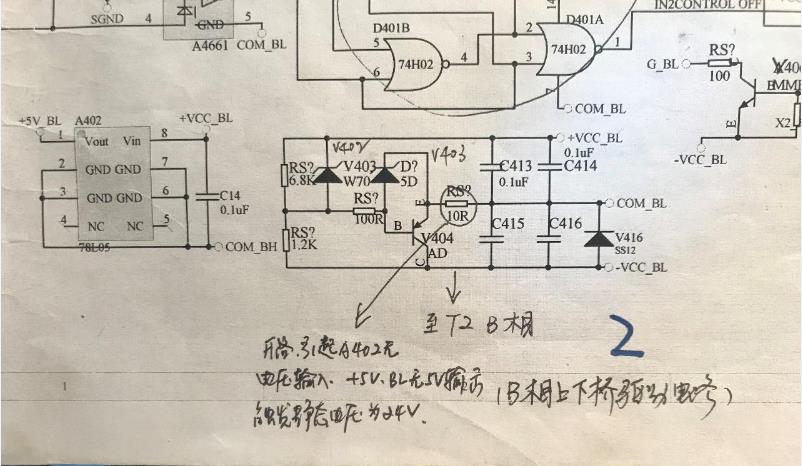

此+5V電壓的產生和上述5V電壓是不同的電壓來源，5V是由通訊板AINT-14C提供的，+5V電壓是由24V經78L05進行穩壓提供，此電壓有短路現象一般會引起78L05發燙，測量其輸出1腳即可判斷，見圖4：
其中+5V-AL就是其一相中5V提供，此例中最常見的是由D201(74HC02) D204(MAX4622)短路引起。

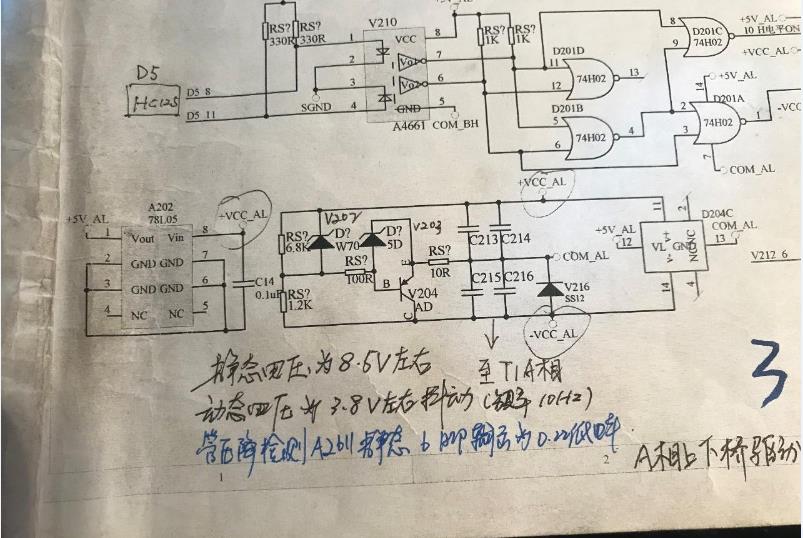

此例故障比較簡單，但也很常見，見圖5：

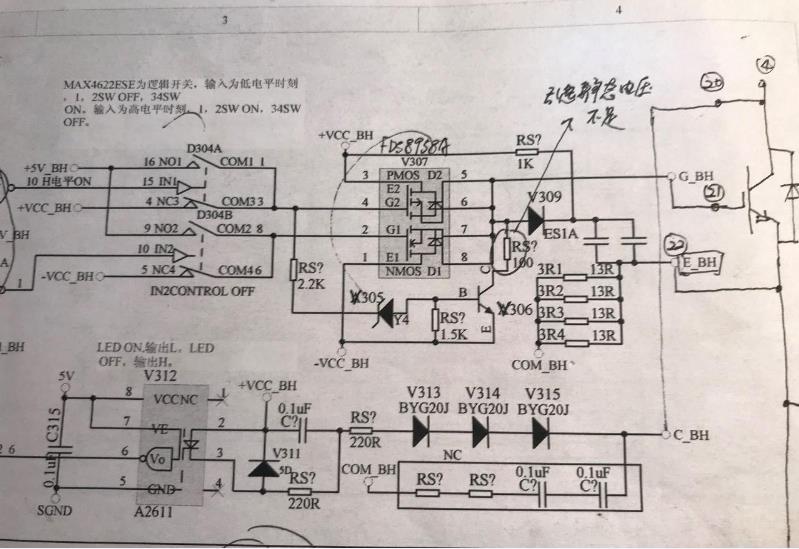

例7：其中一路靜態驅動電壓不足
正常驅動靜態電壓為-7.5V左右，此例為-3.8V左右，見圖6：

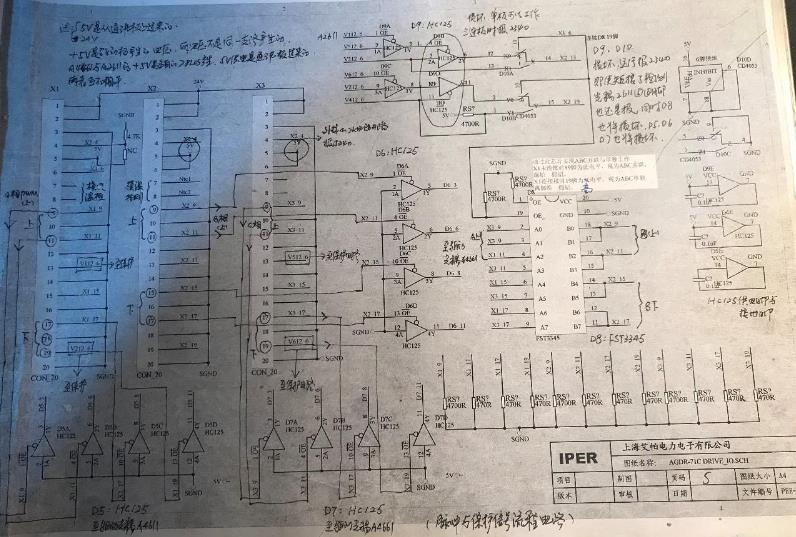

例8：驅動靜態電壓全部正常，但運行后6路全無驅動脈沖

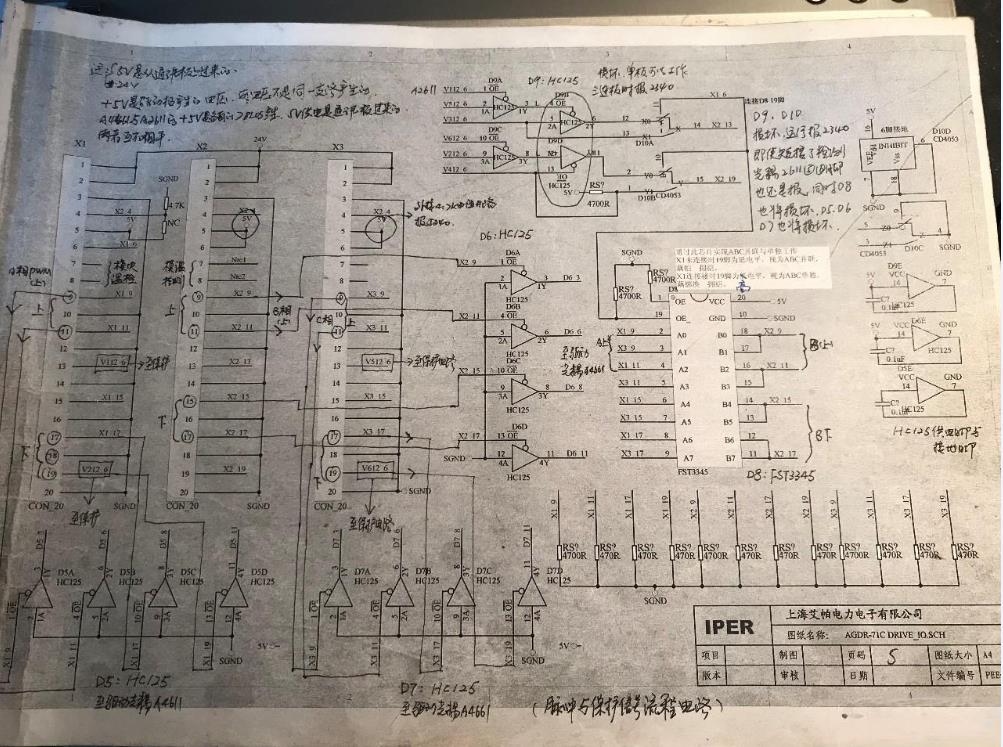

此例故障在維修過程中是最常見的故障之一，屏蔽管壓降檢測后運行不報故障，但6路全無輸出，還是靜態負壓。見圖7：
6路脈沖由D5 D6 D7（HC125)緩沖器，D8（FST3345)然后再輸入到6個驅動光耦進行驅動，用示波器分別測量6個驅動光耦的輸入腳，一般都沒有驅動信號輸入，分別測量D5 D6 D7的輸出有無波形，在此例中，3個HC125一般都已經損壞，可以直接進行更換后試機，如果還是無脈沖，更換D8一般都可以排除故障。
例9：上電后一運行就報2340
在進行了管壓降檢測屏蔽之后運行還出現報2340故障，這時可以直接測量6個檢測光耦A2611的6腳電壓，此腳電壓應為低電平，如出現其中一個為高電平，就測量其2和3腳間的電壓，正常為1.5V，如為0V，說明此光耦沒有工作，也就是說其初極沒有引成回路，可以詳細檢查其初極管壓降檢測電路有無斷線，開路，將其排除即可，如6個驅動檢測光耦6腳都為低電平，可以直接更換D9(HC125）一般都可以排除故障。
此例故障可以結合例9進行維修，一般無需檢查6個驅動光耦了，直接更換D9 D10即可排除故障。
以上是10個具有代表性的變頻器維修思路，僅供參考。最后總結一下此板的維修經驗：
1：此板可以單上24V電壓進行維修，工作電流一般在240ma左右，如偏小，可以測量6路驅動觸發電壓，也可以測量6路驅動工作電壓，一般為24V，如電流偏大，說明6路中有其短路現象，可以分別測量78L05的1和2腳在路電阻值，一般為3K左右，如偏小，一般為74H02 MAX4622損壞。
2：單板屏蔽后運行如還是報2340故障，可以分別測量A2611的初極回路電壓是否正常，正常為1.5V，如不正常，即可判斷管壓降回路有故障。
3：此板上電后，通訊板上的GDD紅燈亮，說明驅動板上的5V出現了短路故障，可以直接測量驅動板插座X2D的5腳對地電阻值，一般在3-5K左右。
4：當3個驅動板共同組成3相輸出時，一個驅動板就成一相，3個共同組成U V W三相，D8的19腳應為低電平，當單個驅動板工作時，D8的19腳應為高電平。
5：三連板運行后報2340，測量6個檢測光耦A2611的5和6腳電壓正常（低電平），如出現高電平，可以測量其2 3腳電壓，正常為1.5V,如為0V,說明管壓降檢測電路有問題。
如6個檢測光耦5 6腳電壓全部正常，可以排除管壓降檢測電路異常，可以直接更換D9(HC125)和D10(CD4053),更換后如不報2340了，但6路驅動全無動態電壓，可以測量D8 19腳電壓，正常為低電平，此時可以直接更換D5 D6 D7 ，一般都可以排除故障。
